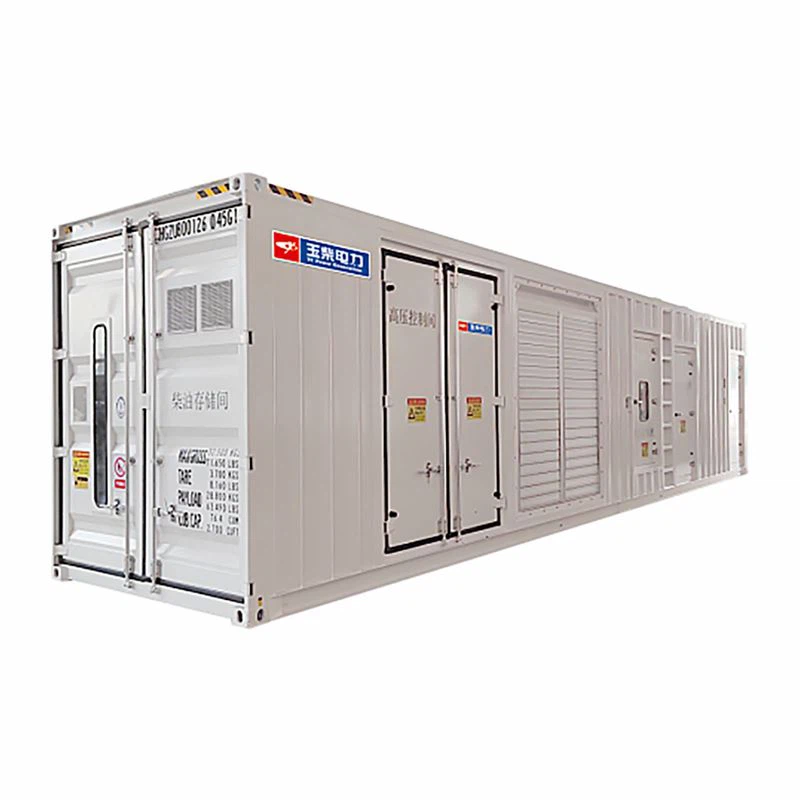

Yc16vcg -2000 n5hc
Potencia nominal: 2000 kw
Fuente de gas: gas natural (CH4Mayor o igual al 90%)
Voltaje/Frecuencia: 10.5kV/50 Hz
Introducción al producto
YC16VCG -2000 N5HC La serie Gens Genset es un grupo interno automático desarrollado independientemente por Yuchai basado en años de experiencia en la aplicación de mercado mediante la introducción de tecnologías de grupo de grupo avanzado en el hogar y en el extranjero. El Genset está equipado con un sistema de control de gas maduro. Después de la rigurosa verificación del desarrollo mecánico de Yuchai y la optimización de tecnología de desarrollo de combustión estandarizada, esta serie de gases de gas de gas se caracteriza por alta confiabilidad, alta eficiencia y amabilidad ambiental, y bajo costo de mantenimiento, y puede satisfacer las necesidades de diferentes usuarios.
Alta fiabilidad
Basado en la plataforma de diseño y diseño de productos maduros, Yuchai ha desarrollado y fabricado independientemente materiales resistentes a desgaste de alta temperatura y componentes de alta resistencia (incluido el bloqueo de cilindros, la cabeza del cilindro, el árbol de levas, el cigüeñal y la base común) adecuados para el subinterior de gases, muy Mejora de la confiabilidad y durabilidad del producto.
01
Eficiente y ecológico
La aplicación de tecnologías maduras como la combustión magra, el módulo de encendido del condensador de alta energía, la cámara de combustión patentada de Yuchai, el turbocompresor de alta eficiencia y el control de circuito cerrado del sensor de oxígeno aseguran la combustión eficiente y limpia de gases limpio, control de relación de aire de aire preciso, consistencia de mayor rendimiento, consistencia de rendimiento más alta. y estabilidad y bajas emisiones.
La tecnología patentada de engranaje de engranaje trasero de Yuchai y la tecnología de engranaje de la línea de punto y la tecnología de cuatro válvulas se aplican al motor de gas, reduciendo efectivamente el ruido mecánico, el ruido de escape y la temperatura de escape del tren motriz, y garantizando la amabilidad de los operadores y el entorno natural del entorno natural. .
02
Bajos costos de mantenimiento
Las tecnologías patentadas de cilindro de Yuchai, el anillo de pistón y el sello de válvulas se aplican, reduciendo en gran medida la tasa de consumo de aceite lubricante y extender el ciclo de cambio de aceite lubricante en más de 1,500 horas. El gasolina de gas está equipado con piezas con buena universalidad y mantenimiento conveniente, reduciendo en gran medida el costo de mantenimiento de los equipos de generación de energía.
03
Protección contra la seguridad
El Genset está equipado con un sistema de control del Genset maduro independiente para realizar un control estable, un monitor de golpe para que cada cilindro realice una monitorización de condición en tiempo real del Genset, así como válvulas a prueba de explosiones de cárter y tuberías de entrada, asegurando la seguridad de la seguridad del Genset.
04
Alternador
El alternador tiene las ventajas de alta eficiencia de generación, bajo aumento de temperatura, baja tasa de distorsión de forma de onda, buen rendimiento dinámico y operación paralela de AVR estable, así como confiabilidad y durabilidad de primera clase, y puede cumplir con los requisitos de servicio de varios entornos hostiles.
05
Rango estándar
|
NO. |
Nombre de parte
|
Unidad |
Cantidad |
NO. |
Nombre de parte
|
Unidad |
Cantidad |
|
1 |
Motor de gasolina
|
Colocar
|
1 |
6 |
Gabinete de control de genset
|
PC.
|
1 |
|
2 |
Grupo de válvulas
|
Colocar
|
1 |
7 |
Silenciador, fuelle
|
Colocar
|
1 |
|
3 |
Alternador
|
PC.
|
1 |
8 |
Batería
|
Colocar
|
1 |
|
4 |
Base común
|
PC.
|
1 |
9 |
Herramientas acompañantes
|
Colocar
|
1 |
| 5 |
Acoplamiento flexible
|
PC.
|
1 | 10 |
Documentos acompañantes
|
Colocar
|
1 |
| 1. Las piezas del radiador son opcionales. 2. Los documentos que lo acompañan incluyen el manual de operación, el esquema e instalación, la lista de parámetros técnicos, las especificaciones del motor, las especificaciones del gabinete eléctrico, el diagrama de cableado y las tres garantías del manual de servicio. |
|||||||
Función de control
|
Función básica |
Interruptor de encendido, inicio, apagado, parada de emergencia y control de cierre y apertura
|
|
Función de visualización |
Voltaje de fase, voltaje de línea, corriente, frecuencia, secuencia de fase, potencia activa, potencia reactiva, potencia aparente, factor de potencia, salida de energía acumulada, velocidad, presión del aceite, temperatura del refrigerante, temperatura de escape, tiempo de operación del grupo interno, tiempos de inicio acumulativos y batería Voltaje |
|
Función de protección |
Protección por exceso de velocidad, protección de la velocidad subestimada, protección contra sobretensión, protección contra la suboltaje, protección de sobrefrecuencia, protección inframinda, protección contra sobrecorriente, protección de dominio de dominio, protección de presión de aceite baja, protección de temperatura alta del agua, protección de temperatura de escape baja, baja protección de voltaje de la batería y protección contra la falla de carga y carga de carga |
Dimensiones y peso de Genset
| Dimensiones netas y peso del grupo genset |
A
|
B
|
C
|
Peso |
|
8834 mm
|
2055 mm
|
2890 mm
|
25500 kg
|
Nota: Los datos y la información anteriores se actualizarán con la actualización del producto, y Yuchai se reserva el derecho de hacer cambios técnicos.
Etiqueta: YC16VCG -2000 N5HC Conjunto de generador de gas silencioso, China YC16VCG -2000 N5HC Fabricantes de generadores de gas silencioso Fabricantes, proveedores, fábrica
| Parámetros de establecimiento de generadores | |
| Modelo |
Yc16vcg -2000 n5hc
|
| Potencia nominal |
2000kw /2500kva
|
| Velocidad nominal |
1500 r/min
|
| Voltaje nominal |
10.5kv
|
| Corriente nominal |
137.5A
|
| Frecuencia |
50Hz |
|
Factor de potencia
|
0. 8 (retrasado) |
| Eficiencia del generador |
40%
|
|
Consumo de gas
|
547.6m³/h
|
| Ruido |
Menos de o igual a 114dB (a)@1m
|
| Método inicial |
electrónico
|
| Peso |
25500 kg
|
| Parámetros del motor | |
|
Modelo de motor
|
YC16VC3300N-D30
|
| Potencia nominal |
2205kw
|
| Velocidad nominal |
1500 r/min
|
|
Número de cilindros
|
16 |
|
Forma
|
V-Type, cuatro tiempos, refrigeración por agua
|
| Orificio × trazo (mm) |
200 mm × 210 mm
|
| Desplazamiento |
105.6L
|
| Relación de compresión |
12.5:1
|
|
Sistema de control
|
ECU
|
|
Tasa de consumo de petróleo
|
Menos o igual a 0. 5 g/kwh
|
|
Capacidad de refrigerante (excluyendo el radiador)
|
260L
|
|
Capacidad petrolera
|
460L
|
|
Intervalo de revisión
|
40000h
|
| Parámetros alternadores | |
|
Modelo alternador
|
Yc -2000-4 H
|
|
Modo de cableado
|
Sistema trifásico de tres hilos (YTYPE)
|
|
Modo de regulación de voltaje
|
AVR
|
|
Grado IP
|
IP23
|
|
Clase de aislamiento
|
H |
| Parámetros de equilibrio de calor | |
|
Calor del refrigerante del revestimiento del cilindro (± 8%)
|
720kw
|
|
Calor del refrigerante del enfriador de aceite (± 8%)
|
350kw
|
|
Calor del refrigerante en la etapa primaria del intercooler (± 8%)
|
369kw
|
|
Calor total de refrigerante del sistema de enfriamiento a alta temperatura(±8%)
|
1439kw
|
|
Calor del refrigerante en la etapa secundaria del intercooler (± 8%)
|
162kw
|
| Calor total del refrigerante del sistema de enfriamiento a baja temperatura (± 8%) |
162kw
|
| Calor residual de gases de escape (con la temperatura de gases de escape de hasta 120 grados) (± 8%) |
1106kw
|
|
Calor radiante total (± 8%)
|
159kw
|
| Parámetros de enfriamiento | |
|
Caudal de agua circulante a alta temperatura
|
120 m³/h
|
| Temperatura de entrada del agua circulante de alta temperatura (± 2%) |
75.7 grados
|
| Temperatura de salida del agua circulante a alta temperatura (± 2%) |
86 grado
|
|
Caudal de agua circulante a baja temperatura
|
96m³/h
|
|
Temperatura de agua de entrada a baja temperatura (± 2%)
|
40 grados
|
|
Temperatura de agua de salida a baja temperatura (± 2%)
|
41.5 grados
|
| Parámetros de entrada y escape | |
|
Toma de aire
|
1 0 157.0 kg/h
|
|
Ingesta de gases
|
376.7 kg/h
|
|
Desplazamiento aéreo
|
10533.7 kg/h
|
|
Temperatura de escape después del turbocompresor (± 5%)
|
480 grados
|
| Condición de prueba | |
|
Valor calórico del gas
|
9.13 kWh/m³
|
|
Contenido de volumen de metano
|
Mayor o igual al 95%
|
|
Temperatura del gas
|
10 ~ 40 grados
|
| Humedad de gas |
＜60%
|
|
Presión de ingesta de gas
|
15 ~ 30kpa
|
|
Presión negativa de entrada al aire
|
＞ -3 KPA
|
|
Presión de retroceso de escape
|
＜ 5kpa
|
|
Presión atmosférica absoluta
|
101.32kpa
|
|
Temperatura ambiente
|
25 grados
|
|
Humedad relativa
|
Menor o igual al 30%
|
| Altitud |
Menos de o igual a 1000 m
|
|
NOTA: Todos los datos del gasolina de gas se miden en el entorno de prueba anterior.
|
|
